مقدمه: چرا آبیاری زیرسطحی به اتوماسیون نیاز دارد؟
در سیستمهای آبیاری زیرسطحی (ISDI)، به دلیل مدفون بودن تجهیزات در زیر خاک، پایش و کنترل دستی تقریباً غیرممکن و بسیار خطاپذیر است. برای دستیابی به شعار «نامحدود کشت کنید»، نیاز به یک سیستم مرکزی وجود دارد که نه تنها آب را هدایت کند، بلکه فشار، جریان و زمانبندی را با دقت میلیثانیه مدیریت نماید. این وظیفه بر عهده تابلو اتوماسیون مرکزی است؛ جایی که تکنولوژی PLC و اینورترهای پیشرفته، کشاورزی سنتی را به یک صنعت هوشمند تبدیل میکنند.

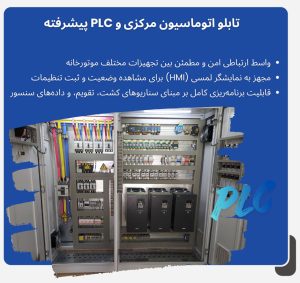

۱. تابلو اتوماسیون مرکزی و PLC؛ فرمانده مقتدر موتورخانه
قلب تپنده و مغز سیستم آبیاری، تابلو اتوماسیون مرکزی مجهز به PLC (کنترلگر منطقی برنامهپذیر) است. این بخش وظیفه هماهنگی بین تمام اجزا از سنسورهای رطوبت خاک گرفته تا شیرهای هیدرولیکی برقی را بر عهده دارد.
- رابط کاربری HMI (نمایشگر لمسی): اپراتور مزرعه دیگر نیازی به جابجایی دستههای مکانیکی ندارد. از طریق یک مانیتور لمسی صنعتی، تمامی وضعیتهای شبکه (فشار، دبی، خطاهای احتمالی) به صورت گرافیکی نمایش داده شده و تنظیمات تنها با چند لمس ساده اعمال میشوند.
- برنامهریزی مبتنی بر سناریو: این سیستم اجازه میدهد تا «سناریوهای کشت» تعریف کنید. برای مثال، برنامهریزی بر اساس نوع محصول، مرحله رشد (نیاز آبی متفاوت در زمان گلدهی نسبت به رشد رویشی) و حتی دادههای دریافتی از ایستگاههای هواشناسی.
- ثبت دادهها (Data Logging): تمام وقایع سیستم در حافظه PLC ثبت میشود تا در پایان فصل، تحلیل دقیقی از میزان مصرف آب و کود داشته باشید.

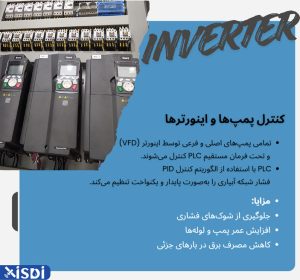

۲. کنترل پمپها با اینورترهای پیشرفته (VFD)
یکی از حساسترین بخشهای هر سیستم آبیاری تحت فشار، کنترل پمپهاست. استفاده از درایو، تفاوت میان یک سیستم معمولی و یک سیستم فوق حرفهای را رقم میزند.
- تکنولوژی VFD (Variable Frequency Drive): تمامی پمپهای اصلی و فرعی تحت فرمان مستقیم PLC و از طریق اینورتر کنترل میشوند. این یعنی پمپ دیگر با دور ثابت و حداکثری کار نمیکند، بلکه دقیقاً به اندازه نیاز شبکه، دور موتور را تنظیم میکند.
- الگوریتم کنترل PID: PLC با استفاده از بازخورد (Feedback) سنسورهای فشار، از طریق الگوریتم ریاضی PID، دور اینورتر را طوری تنظیم میکند که فشار شبکه همیشه ثابت بماند؛ حتی اگر چندین بلوک آبیاری به طور همزمان باز یا بسته شوند.
۳. مزایای استراتژیک سیستم کنترل هوشمند
استفاده از این ترکیب سختافزاری (PLC + Inverter) مزایای زیر را به همراه دارد:
- حذف شوکهای فشاری (Soft Start/Stop): استارت و استاپ نرم پمپها توسط اینورتر، از پدیده «ضربه قوچ» جلوگیری کرده و عمر لولهها و اتصالات زیرسطحی را به شدت افزایش میدهد.
- کاهش چشمگیر مصرف برق: در مواقعی که نیاز به دبی کمتری است (بار جزئی)، اینورتر مصرف انرژی را کاهش میدهد که منجر به صرفهجویی اقتصادی بالایی در طول فصل میشود.
- محافظت کامل از الکتروموتور: سیستم کنترل هوشمند در مقابل نوسانات ولتاژ، گرمای بیش از حد و خشک کار کردن پمپ (Dry Run) از موتور محافظت میکند.
۴. ارتباطات امن و یکپارچه
این تابلو به عنوان یک واسط ارتباطی امن عمل میکند. پروتکلهای ارتباطی (مانند Modbus یا LoRa) اجازه میدهند تا تجهیزات مختلف موتورخانه (مانند سیستم فیلتراسیون اتوماتیک و دستگاههای تزریق کود) با یکدیگر «صحبت» کنند و در صورت بروز هرگونه اختلال در یک بخش، کل سیستم به صورت خودکار تغییر وضعیت داده یا هشدار ارسال کند.
ارتباط بیسیم میان مرکز کنترل و شیرهای مزرعه
در بسیاری از پروژههای آبیاری سنتی، اتصال شیرها به سیستم کنترل از طریق کابل انجام میشود؛ اما در مزارع وسیع این روش علاوه بر هزینه بالا، آسیبپذیری زیادی نیز دارد. استفاده از ارتباطات رادیویی صنعتی این محدودیتها را برطرف میکند.
در این سیستم، هر شیر هیدرولیکی برقی به یک ماژول مخابراتی مجهز است که میتواند فرمانهای صادرشده از تابلو اتوماسیون مرکزی را دریافت کند. به محض ارسال دستور از PLC، سیگنال رادیویی به واحد مربوطه منتقل شده و عملیات باز یا بسته شدن شیر در همان لحظه اجرا میشود.
اجرای فرمانهای آبیاری در این سیستم میتواند به دو شیوه انجام شود:
• برنامه زمانی ثابت
در این حالت، آبیاری بر اساس یک تقویم مشخص و در ساعات از پیش تعریفشده انجام میشود.
• کنترل مبتنی بر دادههای مزرعه
در صورت اتصال سنسورهای رطوبت خاک، دما یا EC، سیستم میتواند بر اساس دادههای واقعی محیط، زمان و مقدار آبیاری را تعیین کند. این روش که به آن کنترل حلقه بسته (Closed Loop Control) گفته میشود، دقت آبیاری را به شکل قابل توجهی افزایش میدهد.
یکپارچگی کامل با تجهیزات موتورخانه
یکی از مزیتهای اصلی سیستم اتوماسیون رادیویی، هماهنگی کامل میان تجهیزات مزرعه و موتورخانه است. در این ساختار، تمام اجزای اجرایی شامل پمپها، فیلترها، سیستم تزریق کود و شیرهای کنترلی تحت مدیریت یک مرکز فرمان واحد قرار دارند.
این یکپارچگی چند مزیت مهم ایجاد میکند:
• هنگام فعال شدن یک بلوک آبیاری، سیستم کوددهی نیز به صورت خودکار فعال میشود.
• توالی آبیاری بین بلوکهای مختلف به شکل کاملاً منظم و بدون تداخل اجرا میشود.
• امکان تعیین اولویت برای بلوکهای مختلف بر اساس نوع محصول یا مرحله رشد وجود دارد.
در واقع این سیستم، کل شبکه آبیاری را به یک سامانه هماهنگ و قابل مدیریت تبدیل میکند که در آن همه تجهیزات با یکدیگر در تعامل هستند.
کاهش خطاهای انسانی در مدیریت آبیاری
در بسیاری از مزارع، عملیات آبیاری هنوز به صورت دستی یا نیمهخودکار انجام میشود. این روشها معمولاً با خطاهای متعددی همراه هستند، از جمله:
• فراموشی در باز یا بسته کردن شیرها
• اشتباه در انتخاب بلوک مورد نظر برای آبیاری
• عدم دقت در زمان شروع یا پایان آبیاری
• هماهنگ نبودن فرآیند آبیاری با تزریق کود
با استفاده از سیستم اتوماسیون، این خطاها تا حد زیادی حذف میشوند. در یک شبکه هوشمند، تمام مراحل آبیاری توسط نرمافزار و کنترلر مرکزی مدیریت شده و اجرای برنامهها با دقت بسیار بالا انجام میگیرد.
در نتیجه:
- آب دقیقاً در زمان مورد نیاز به ریشه گیاه میرسد
- هیچ بلوکی بیش از حد یا کمتر از نیاز آبیاری نمیشود
- هماهنگی کامل بین آبیاری و تغذیه گیاه برقرار میشود
کاهش هزینههای نیروی انسانی
اتوماسیون علاوه بر افزایش دقت، تأثیر مستقیمی بر کاهش هزینههای عملیاتی نیز دارد. در سیستمهای سنتی، نیروی انسانی باید به صورت مداوم در مزرعه حضور داشته باشد تا شیرها را باز و بسته کند یا عملکرد سیستم را بررسی نماید.
در مقابل، در یک سیستم اتوماسیون پیشرفته:
- تمامی شیرها از راه دور کنترل میشوند
- برنامه آبیاری به صورت خودکار اجرا میشود
- اپراتور تنها وظیفه نظارت بر عملکرد سیستم را بر عهده دارد
این موضوع باعث میشود نیروی کار به جای انجام کارهای تکراری، بر فعالیتهای مهمتری مانند مدیریت مزرعه، کنترل آفات و برداشت محصول تمرکز کند.
افزایش عملکرد محصول با آبیاری دقیق
یکی از مهمترین نتایج استفاده از سیستمهای کنترل هوشمند، افزایش عملکرد و کیفیت محصول است. زمانی که گیاه در طول دوره رشد به طور مداوم و دقیق به آب دسترسی داشته باشد، شرایط فیزیولوژیکی آن در وضعیت بهینه قرار میگیرد.
در چنین شرایطی:
• فرآیند فتوسنتز با حداکثر کارایی انجام میشود
• جذب و انتقال عناصر غذایی در گیاه بهبود مییابد
• رشد رویشی و زایشی به صورت متعادل پیش میرود
• کیفیت و کمیت محصول نهایی افزایش پیدا میکند
به همین دلیل، بسیاری از مزارع پیشرفته جهان از سیستمهای آبیاری هوشمند به عنوان یکی از ابزارهای اصلی افزایش بهرهوری استفاده میکنند.
استفاده از انرژی خورشیدی در کنترل شیرها
یکی از نوآوریهای مهم در طراحی سیستمهای اتوماسیون مزرعه، استفاده از انرژی خورشیدی برای تأمین برق تجهیزات کنترلی است. در این روش، هر واحد کنترلی یا مجموعه شیرها به یک پنل خورشیدی کوچک مجهز میشود که انرژی مورد نیاز سیستم را تأمین میکند.
این طراحی چند مزیت مهم دارد:
• کاهش وابستگی به شبکه برق سراسری
• افزایش پایداری سیستم در مناطق دورافتاده
• کاهش هزینههای کابلکشی برق در مزرعه
• امکان نصب تجهیزات در نقاطی که دسترسی به برق وجود ندارد
انرژی تولیدشده توسط پنل خورشیدی در باتریهای قابل شارژ ذخیره شده و در شب یا روزهای ابری مورد استفاده قرار میگیرد. به دلیل مصرف بسیار پایین انرژی در شیرهای لچدار و تجهیزات مخابراتی، این سیستم میتواند حتی چند روز بدون تابش مستقیم خورشید نیز به کار خود ادامه دهد.
نتیجهگیری
هوشمندسازی با استفاده از PLC پیشرفته و کنترلرهای VFD، دیگر یک انتخاب لوکس نیست، بلکه برای پایداری و بهرهوری در آبیاری زیرسطحی یک ضرورت است. این سیستم با تنظیم پایدار فشار و اجرای دقیق سناریوهای کشت، به کشاورزان اجازه میدهد با کمترین منبع، بیشترین محصول را تولید کنند. برای اطلاعات بیشتر با ما در تماس باشید.
سوالات متداول
سوالاتی که ممکن از در ذهن داشته باشید به آنها پاسخ داده ایم
| 1) سیستم کنترل آبیاری زیرسطحی چگونه کار میکند؟ در این سیستم، یک تابلو اتوماسیون مرکزی مجهز به PLC وظیفه مدیریت کل شبکه آبیاری را بر عهده دارد. این کنترلر با دریافت دادهها از سنسورها و برنامههای از پیش تعریف شده، پمپها، شیرهای هیدرولیکی و سیستم تزریق کود را کنترل میکند. فرمانها از طریق ارتباطات رادیویی یا شبکه مخابراتی به تجهیزات مزرعه ارسال شده و آبیاری با دقت بالا اجرا میشود. |
| 2) چرا در سیستم آبیاری زیرسطحی از PLC استفاده میشود؟ PLC به دلیل قابلیت برنامهریزی، پایداری بالا و توانایی پردازش دادههای سنسورها، بهترین گزینه برای مدیریت سیستمهای آبیاری پیشرفته است. این کنترلر میتواند بر اساس سناریوهای مختلف کشت، زمانبندی آبیاری، فشار شبکه و دادههای محیطی تصمیمگیری کرده و عملکرد کل سیستم را بهینه کند. |
| 3)نقش اینورتر در سیستم کنترل آبیاری چیست؟ اینورتر یا درایو فرکانس متغیر (VFD) وظیفه کنترل دور الکتروموتور پمپها را بر عهده دارد. با استفاده از الگوریتم PID، سرعت پمپها به گونهای تنظیم میشود که فشار شبکه آبیاری همیشه ثابت بماند. این کار علاوه بر کاهش مصرف برق، از ایجاد شوکهای فشاری در لولهها جلوگیری کرده و عمر تجهیزات را افزایش میدهد. |
| 4) ارتباطات رادیویی در آبیاری هوشمند چه مزیتی دارد؟ در مزارع بزرگ، کابلکشی بین موتورخانه و شیرهای آبیاری هزینهبر و آسیبپذیر است. ارتباطات رادیویی این مشکل را حل میکند و امکان ارسال سریع فرمانهای کنترلی را بدون نیاز به سیمکشی فراهم میسازد. این فناوری باعث افزایش انعطافپذیری سیستم و کاهش هزینههای نصب میشود. |
| 5) آیا سیستم آبیاری زیرسطحی میتواند بر اساس نیاز واقعی گیاه کار کند؟ بله. در صورت نصب سنسورهای رطوبت خاک، دما و هدایت الکتریکی (EC)، سیستم کنترل میتواند به صورت حلقه بسته عمل کند. در این حالت، آبیاری تنها زمانی فعال میشود که گیاه واقعاً به آب نیاز داشته باشد، که این امر باعث صرفهجویی قابل توجه در مصرف آب میشود. |
| 6)آیا تجهیزات اتوماسیون آبیاری میتوانند با انرژی خورشیدی کار کنند؟ بسیاری از سیستمهای مدرن آبیاری زیرسطحی از پنلهای خورشیدی برای تأمین انرژی واحدهای کنترلی و شیرهای برقی استفاده میکنند. این انرژی در باتریهای قابل شارژ ذخیره شده و امکان عملکرد سیستم در شب یا روزهای ابری را نیز فراهم میکند. |
